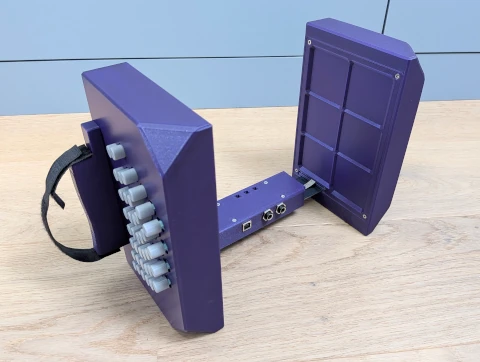

Le Bandolibre est un contrôleur MIDI conçu pour les passionnés, qui recrée fidèlement la disposition du mythique bandonéon argentin et son clavier “Rheinische Lage” à 142 voies.
Grâce à ses capteurs magnétiques à effet Hall, la position de chaque touche est mesurée 2400 fois par seconde, offrant une précision et une réactivité exceptionnelles, sans aucune usure mécanique.
Il se connecte en USB-MIDI (connecteur Type-B), directement alimenté par le port USB — aucune batterie, aucun adaptateur, aucun câble supplémentaire.
Une Philosophie Ouverte et Communautaire
-
Une Conception Libre
Le Bandolibre est un projet entièrement open-source. Tous les plans des pièces mécaniques et des circuits électroniques sont publiés sous licence CC BY-NC-SA 4.0.
Cela signifie que chacun est libre de le construire, de le réparer, de le modifier et de partager ses améliorations avec la communauté (dans un cadre non commercial).
Tous les fichiers sources — schémas, PCB, firmware, mécanique — sont disponibles sur GitHub :
-
Une Plateforme Modulaire
Ne vous contentez pas d’un simple instrument, appropriez-vous-le !
La conception modulaire vous invite à expérimenter : personnalisez les claviers, ajoutez de nouveaux capteurs, ou reprogrammez entièrement le logiciel pour créer l’instrument de vos rêves. Les possibilités sont infinies.
Comment Obtenir Votre Bandolibre ?
Le Bandolibre n’est pas un produit commercial. C’est une aventure communautaire. Pour obtenir le vôtre, deux chemins s’offrent à vous :
-
La Fabrication Autonome (DIY)
Vous avez l’âme d’un maker ? Téléchargez les fichiers, imprimez les pièces en 3D (dans un FabLab près de chez vous, par exemple) et fabriquez vous-même les circuits. Vous avez le contrôle total sur chaque composant.
-
Le Kit de Développement
L’Atelier du Bandonéon Libre permet aux membres de s’organiser pour réaliser des achats groupés de composants et monter leurs kits ensemble. C’est l’occasion de partager les coûts, de s’entraider pendant l’assemblage et de rejoindre une communauté de constructeurs.
Manifester son intérêt
Il manque encore le cadre administratif qui permettrait à l’association de conclure une transaction — céder des cartes, un kit ou un instrument fini à quelqu’un qui le demande.
Si vous souhaitez que nous vous prévenions quand ce sera possible :
Cela nous aide aussi à voir combien de personnes sont intéressées et ce qu’elles aimeraient en jouer. Vos réponses restent au sein de l’association et servent uniquement à vous recontacter au sujet de Bandolibre.
Le Manuel d’Utilisation
Tout ce qu’il faut savoir pour jouer : brancher le Bandolibre, régler votre logiciel de musique, utiliser les boutons de fonction et les pédales, ajuster la sensation du soufflet et mettre à jour le firmware. Aucun outil, aucune connaissance technique n’est nécessaire.
Également disponible en English et en Español.
Configurer votre Bandolibre
Un outil web permet de connecter le Bandolibre en USB-MIDI depuis votre navigateur, de dialoguer avec l’appareil en MIDI Sysex, de visualiser le clavier en direct et de régler les propriétés du firmware, sans rien installer.
Ouvrir l’outil de configuration
Jouer avec BandoPM, le synthétiseur en ligne
BandoPM est un synthétiseur de bandonéon en modélisation physique, conçu pour exploiter les capteurs du Bandolibre : la vitesse des touches donne l’attaque, la pression du soufflet pilote le souffle sur les anches.
Il tourne dans le navigateur, sans installation : branchez le Bandolibre, il est détecté automatiquement. Le code est libre.
Ouvrir BandoPM Code source de BandoPM
Mettre à Jour le Firmware
La mise à jour se fait depuis le navigateur, par le même câble USB : l’outil de mise à jour affiche la version installée, indique quand une nouvelle version est disponible et l’installe en suivant chaque page écrite — rien à installer, aucun bouton à maintenir. Une mise à jour interrompue est sans risque : l’instrument attend qu’elle reprenne.
Sans navigateur compatible, maintenez le bouton de fonction gauche en
branchant le câble : un lecteur USB apparaît, déposez-y le fichier .uf2.
Characteristiques Techniques
- Clavier : Rheinische Lage 142 voies
- Capteurs : Technologie à effet Hall, sans contact mécanique
- Précision : Mesure de la position des touches 1000 fois par seconde
- Soufflet : Lame flexion + 2 capteurs Hall → MIDI CC#11 Expression
- Entrées expression : 2 × jack TRS 6.35 mm (CC#1 Modulation, CC#4 Foot Controller)
- Connectique : USB-MIDI (connecteur Type-B, alimentation bus USB)
- Microcontrôleur : STM32G474CBT6 (identique sur les 3 cartes)
- Firmware : Open-source, reprogrammable via connecteur ST-LINK
État d’Avancement du Projet
Retrouvez tous les détails techniques, le code source et les fichiers de fabrication sur
Rejoignez la Communauté !
Vous avez des questions, des idées ?
rejoignez l’Atelier du Badonéon Libre
